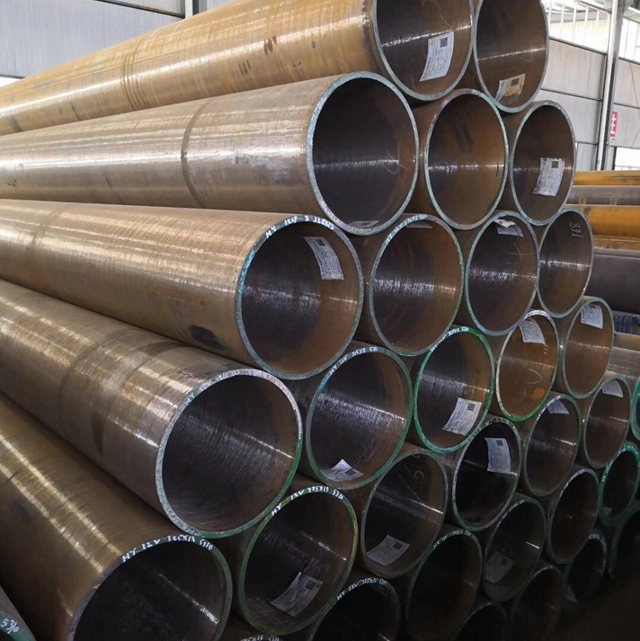

कार्बन स्टील पाइप विभिन्न उद्योगों में मूलभूत घटक हैं, जिनमें निर्माण, तेल और गैस, बिजली उत्पादन और जल उपचार शामिल हैं। कार्बन स्टील पाइप के विभिन्न ग्रेड को समझना विशिष्ट अनुप्रयोगों के लिए उपयुक्त सामग्री का चयन करने के लिए आवश्यक है। यह व्यापक मार्गदर्शिका कार्बन स्टील पाइप के विभिन्न ग्रेड, उनके विनिर्देशों, अनुप्रयोगों और विचारों के विभिन्न ग्रेडों में देरी करती है।
कार्बन स्टील पाइप को उनकी रासायनिक संरचना, यांत्रिक गुणों और विनिर्माण मानकों के आधार पर वर्गीकृत किया जाता है। प्राथमिक ग्रेडिंग सिस्टम में एएसटीएम, एएसएमई और एपीआई विनिर्देश शामिल हैं। प्रत्येक ग्रेड को शक्ति, दबाव सहिष्णुता, तापमान प्रतिरोध और संक्षारण प्रतिरोध से संबंधित विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
ASTM A106 उच्च तापमान सेवा के लिए निर्बाध कार्बन स्टील पाइपों के लिए एक विनिर्देश है। यह तीन ग्रेड में उपलब्ध है:
ग्रेड ए : कम तापमान वाले अनुप्रयोगों के लिए उपयुक्त।
ग्रेड बी : सबसे अधिक उपयोग किया जाता है; मध्यम से उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
ग्रेड सी : उच्च शक्ति आवश्यकताओं के साथ उच्च तापमान सेवा के लिए डिज़ाइन किया गया।
इन पाइपों का उपयोग बिजली संयंत्रों, रिफाइनरियों और पेट्रोकेमिकल उद्योगों जैसे अनुप्रयोगों में किया जाता है।
एएसटीएम ए 53 सीमलेस और वेल्डेड ब्लैक और हॉट-डूबा हुआ जस्ती स्टील पाइप को कवर करता है। यह दो ग्रेड में उपलब्ध है:
ग्रेड ए : यांत्रिक और दबाव अनुप्रयोगों के लिए उपयुक्त।
ग्रेड बी : ग्रेड ए की तुलना में उच्च शक्ति; अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्त।
आमतौर पर भाप, पानी, गैस और वायु रेखाओं में उपयोग किया जाता है।
एपीआई 5 एल दो उत्पाद स्तरों के निर्माण को निर्दिष्ट करता है:
PSL1 : मानक गुणवत्ता।
PSL2 : अतिरिक्त परीक्षण आवश्यकताओं के साथ गुणवत्ता में वृद्धि।
ग्रेड में B, X42, X46, X52, X56, X60, X65, और X70 शामिल हैं, X70 उच्चतम शक्ति ग्रेड है। इन पाइपों का उपयोग मुख्य रूप से तेल और गैस के परिवहन में किया जाता है।
एएसटीएम ए 333 कम तापमान वाली सेवा के लिए सीमलेस और वेल्डेड कार्बन और मिश्र धातु स्टील पाइप को कवर करता है। ग्रेड में शामिल हैं:
ग्रेड 1 : -50 ° F के रूप में कम तापमान के लिए उपयुक्त।
ग्रेड 6 : उच्च शक्ति के साथ -50 ° F के रूप में कम तापमान के लिए उपयुक्त।
कम तापमान सेवा की आवश्यकता वाले क्रायोजेनिक अनुप्रयोगों और उद्योगों में उपयोग किया जाता है।
ASTM A252 वेल्डेड और सहज स्टील पाइप के ढेर को कवर करता है। ग्रेड में शामिल हैं:
ग्रेड 1 : 30,000 पीएसआई की न्यूनतम उपज शक्ति।
ग्रेड 2 : 35,000 पीएसआई की न्यूनतम उपज शक्ति।
ग्रेड 3 : 45,000 पीएसआई की न्यूनतम उपज शक्ति।
इन पाइपों का उपयोग इमारतों, पुलों और अन्य संरचनाओं के लिए नींव के निर्माण में किया जाता है।
कार्बन स्टील पाइप ग्रेड का चयन करते समय, निम्नलिखित कारकों पर विचार करें:
अनुप्रयोग आवश्यकताएं : आवेदन की विशिष्ट आवश्यकताओं को निर्धारित करें, जैसे कि तापमान, दबाव और द्रव प्रकार।
यांत्रिक गुण : आवश्यक शक्ति, लचीलापन और क्रूरता का आकलन करें।
संक्षारण प्रतिरोध : उस वातावरण पर विचार करें जिसमें पाइप का उपयोग उचित संक्षारण प्रतिरोध के साथ एक ग्रेड का चयन करने के लिए किया जाएगा।
विनिर्माण मानक : सुनिश्चित करें कि पाइप प्रासंगिक एएसटीएम, एएसएमई या एपीआई मानकों को पूरा करता है।
| ग्रेड | उपज शक्ति (पीएसआई) | तन्यता शक्ति (पीएसआई) | आवेदन |
|---|---|---|---|
| A106b | 35,000 | 60,000 | उच्च तापमान सेवा |
| A53b | 35,000 | 60,000 | सामान्य उद्देश्य पाइपिंग |
| एपीआई 5 एल बी | 35,000 | 60,000 | तेल और गैस संचरण |
| A333 जीआर। 6 | 35,000 | 60,000 | कम तापमान सेवा |
| A252 जीआर। 3 | 45,000 | 65,000 | ढेर नींव |
कार्बन स्टील पाइप के विभिन्न ग्रेड को समझना विशिष्ट अनुप्रयोगों के लिए उपयुक्त सामग्री का चयन करने के लिए महत्वपूर्ण है। प्रत्येक ग्रेड अद्वितीय गुण प्रदान करता है जो विभिन्न परिचालन आवश्यकताओं को पूरा करता है। आवेदन की जरूरतों, यांत्रिक गुणों, संक्षारण प्रतिरोध और विनिर्माण मानकों जैसे कारकों पर विचार करके, कोई सबसे उपयुक्त कार्बन स्टील पाइप ग्रेड का चयन सुनिश्चित कर सकता है।
Q1: ASTM A106 और ASTM A53 के बीच क्या अंतर है?
ASTM A106 उच्च तापमान सेवा के लिए अभिप्रेत है, जबकि ASTM A53 सामान्य-उद्देश्य पाइपिंग के लिए उपयुक्त है।
Q2: क्या उच्च तापमान अनुप्रयोगों के लिए API 5L पाइप का उपयोग किया जा सकता है?
एपीआई 5 एल पाइप मुख्य रूप से तेल और गैस संचरण के लिए डिज़ाइन किए गए हैं और अतिरिक्त विचारों के बिना उच्च तापमान अनुप्रयोगों के लिए उपयुक्त नहीं हो सकते हैं।
Q3: X42, x52 जैसे API 5L ग्रेड में 'X' का क्या महत्व है?
'एक्स' हजारों पीएसआई में न्यूनतम उपज की ताकत को दर्शाता है। उदाहरण के लिए, X42 में 42,000 साई की न्यूनतम उपज शक्ति है।
Q4: क्या कम तापमान वाले वातावरण के लिए कार्बन स्टील पाइप ग्रेड उपयुक्त हैं?
हां, एएसटीएम ए 333 ग्रेड 6 को कम तापमान सेवा के लिए डिज़ाइन किया गया है।
Q5: मैं अपनी परियोजना के लिए उपयुक्त कार्बन स्टील पाइप ग्रेड कैसे निर्धारित करूं?
सबसे उपयुक्त ग्रेड का चयन करने के लिए तापमान, दबाव और पर्यावरणीय कारकों सहित अपने आवेदन की विशिष्ट आवश्यकताओं का आकलन करें।
